隨著我國pcb行業近十幾年發展迅速，并且在未來還有很大的發展空間。國內很多專業做PCB設計的廠家不僅可以制板SMT還可以抄板，關于PCB抄板概念最初開始興起于二十世紀八十年代，經過幾十年的不斷發展，PCB抄板已經成為一個服務于全球電子產業發展和國內核心技術研究的全球性行業，國內外各類PCB抄板公司也已經不計其數。

       所謂PCB抄板，也可稱為PCB克隆，即在已經有電子產品實物和電路板實物的前提下，利用反向研發技術手段對電路板進行逆向解析，將原有產品的PCB文件、物料清單（BOM）文件、原理圖文件等技術文件以及PCB絲印生產文件進行1：1的還原，然后再利用這些技術文件和生產文件進行PCB制板、元器件焊接、飛針測試、電路板調試，完成原電路板樣板的完整復制。

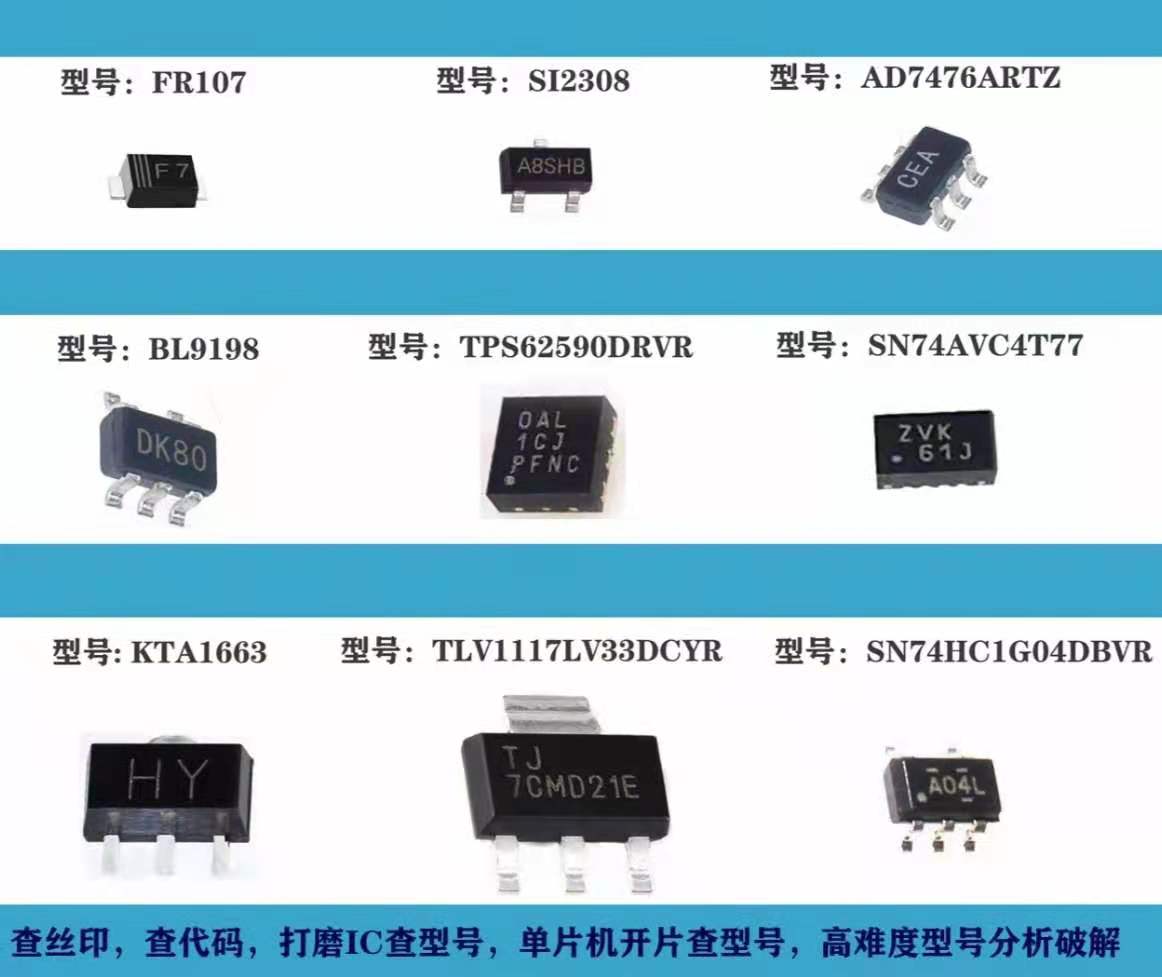

       豐樂壹博技術團隊，在PCB抄板，也可稱為PCB克隆方面有著15年的經驗，具備芯片型號磨掉的分析和測試，并找到原板的芯片型號。

       對于四層板又如何抄板呢？其實只要重復抄兩個雙層板就可以了，以此類推，六層就是重復抄三個雙面板，越是多層板就越是無法看到其內部的走線，那么一塊精密的多層板，我們?cè)鯓涌吹狡鋬?nèi)層的模樣呢?首先我們要先分層，分層的方法也有很多種，比如藥水腐蝕、刀具剝離等，但這些方法都有一定的風險，如果稍不注意就會對電路造成破壞，因此，用的最多的就是用砂紙打磨的辦法，當我們抄完P(guān)CB的頂?shù)讓雍螅蒙凹埬サ舯韺蛹纯娠@示內層，一般平鋪PCB，然后按住砂紙，在PCB上均勻磨擦。要特別注意的是要鋪平電路板，這樣才能磨得均勻。

       PCB抄板蘊藏著巨大的能量，這個能量，不僅是對抄板設計服務企業而言，也是對整個電子產品市場以及信息技術產業而言的，因?yàn)樵诳陀^上推動了中國企業的技術能力，徹底打破了技術壁壘。豐樂壹博始終堅持以精湛的技術力量，精良的生產設備，完善的檢測手段，高于行業標準的產品質量，熱情周到的服務，贏得了全球商家和用戶的贊譽和歡迎。
