使用PCB設計標準
在電子領域，PCB設計標準的創建是確定設計是否滿足要求的行業標準的一種方法。由于電子產品涉及我們生活的許多方面，因此擁有并依靠這些設計標準至關重要。
在本文中，我們將討論這些PCB設計標準是什么以及為什么遵守這些標準如此重要。
什么是PCB設計標準？
PCB設計標準可確保安全性，可靠性和可制造性。
當您承擔處理PCB布局的任務時，問題可能會一個接一個地彈出。您是否應該將通孔尺寸增加幾毫米？電源線和信號線之間的間隙是否足夠？熱管理的最佳實踐是什么？
如果沒有答案，您最終會得到未經過優化以安全或可靠地運行的PCB。要生產符合工業要求的PCB，您需要參考現有的PCB設計標準。PCB設計標準是由著名的著名工業組織制定的指南。
就PCB設計標準而言，感興趣的工業組織是IPC。該組織成立于1957年，最初是印刷電路研究所，目前已積極建立與PCB設計和制造相關的各種標準。讓我們看看一些常見的標準，以及它們在您的設計中可以為您提供什么。

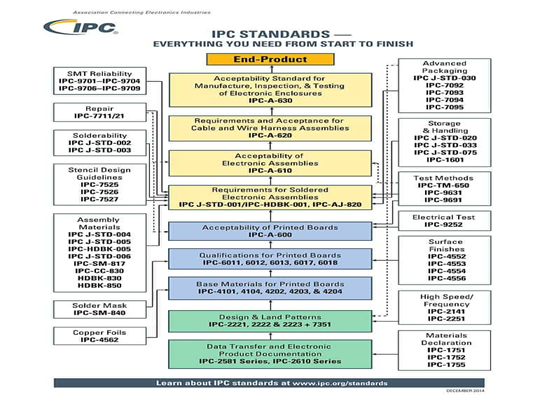

常用的PCB設計標準
無論您是菜鳥還是經驗豐富的PCB設計人員，都需要了解IPC-2221標準。這是IPC制定并獲得美國國家標準協會（American National Standards Institute）批準的PCB設計通用標準。
IPC-2221是一份深入的文檔，涉及PCB設計的整個生命周期。它涵蓋了機械性能，電氣性能，組件，材料和熱管理等主題。IPC-2221提供了可行的準則，可在您的設計中使用，而不是掩蓋主題。
在IPC-2221中，您會找到詳細問題的答案，例如“盲孔或埋孔的最小尺寸是多少？” 或“環形圈的孔-地關系可接受的公差是多少？” 該標準強調了良好設計規范對可制造性的重要性。
附加文件置于IPC-2221標準之下，可以更加集中地關注設計的各個方面。例如，如果您使用的是柔性PCB，則IPC-2223將有助于確保最佳性能和質量。
其他不太關注設計的相關標準包括：
IPC-6012B：提供制造結構穩定的PCB所需的性能要求。
IPC-2581：建立了在工具，制造，裝配和測試設施之間共享的信息格式。
IPC-A-600F：提供組裝PCB的準則和驗收標準。
IPC-TM-650：評估PCB不同方面的詳細方法。
為什么遵守PCB設計標準很重要
IPC-2221的厚度將近100頁。它可能不像您的典型小說那么有趣，但是它是任何PCB設計人員都應該閱讀并學會遵守的文檔。這只是高質量PCB設計的基礎知識。
這些基本知識包括以下方面的準則：
更好的可制造性
您在PCB布局上做出的每個決定都會影響其可制造性。例如，IPC-2221規定了表面貼裝組件的要求。如果您選擇的組件尺寸小于一定的尺寸，則表明組裝困難。這些都是良好設計的重要考慮因素。
更可靠的性能
無論是串擾，過熱還是其他問題，遵守這些PCB設計標準中的準則都有助于減少最終產品中的上述問題。您的PCB設計質量將直接影響您公司的聲譽，銷售和整體盈利能力。此外，沒有什么比提供持久耐用的設計給設計師帶來更大的滿足感了。
簡化生產流程
使PCB生產過程中的每個利益相關者都在同一頁面上很重要，遵守PCB設計標準是實現這一目標的關鍵。整個生產都是基于批準的標準，因此出錯的可能性降低了，因此不必要的支出也減少了。
如果您使用正確的PCB設計和分析軟件，則很容易遵守PCB設計標準。使用OrCAD，您可以設置創建具有高可靠性和可制造性的PCB所需的必要規則和PCB設計標準。
